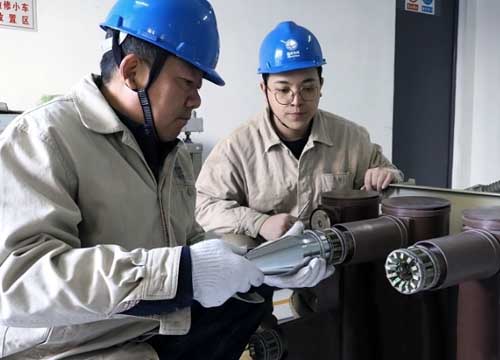

2021年11月25日，在110千伏官莊變電站10千伏開關檢修現場，寶應縣供電公司輸變電運檢中心變電檢修班員工陸愛民、李軍在確認10千伏開關問題所在后，一個人監護，另一個人使用梅花觸頭專用裝卸工具，3分鐘完成了觸頭更換工作。
變電檢修班班長倪國勇介紹，員工使用常規裝卸工具更換觸頭，耗費的時間較長。如果員工施工工藝不過關，觸頭沒有安裝合格，容易造成開關故障。以往，檢修人員檢查時發現，更換后的10千伏開關觸頭的夾緊彈簧、觸指、導電臂等部位有移位、變形情況。
從2016年3月份開始，倪國勇開始設計一種10千伏開關梅花觸頭專用裝卸工具，希望在縮短梅花觸頭更換時長的同時，避免在安裝過程中出現損壞夾緊彈簧、導電臂的情況。為此，倪國勇與變電檢修班三名工作經驗豐富的員工組成了研究團隊。
經過兩年的研究，他們設計了一種從內向外的膨脹式結構，使工具著力點更均勻地分布在梅花觸頭內部，將其向外撐開，以此減少導電臂側的彈簧向外擴張的出力，確保梅花觸頭在拆裝過程中更加牢靠，不發生變形。同時，為進一步提高操作便捷性，研究團隊還設計出與工具相連的底盤、傳動連桿和操作桿等部件。2018年3月份，開關梅花觸頭專用裝卸工具初步研發成功。
經過一段時間的使用后，倪國勇察覺到梅花觸頭專用裝卸工具存在改進空間。2020年，研究團隊從提高梅花觸頭安裝可靠性的角度出發，再次開展了攻關。他們在多種使用環境下反復測試，調整了工具部分結構，還新增加了一種能與操作工具配合使用的觸頭外部限位金屬箍，確保觸頭擴張的幅度符合標準。
2020年9月份，研究團隊針對部分廠家生產的開關梅花觸頭特點，針對性地設計了6種型號的觸頭。開關梅花觸頭專用裝卸工具經過改良，更便于員工使用。
更換觸頭時，員工只需將梅花觸頭專用裝卸工具的棘爪插入梅花觸頭，向內側壓縮操作桿帶動傳動連桿，使頂芯向前移動，繼而將棘爪向外撐開、卡住梅花觸頭，3分鐘即可完成操作。原先需要由兩名員工配合完成的工作，如今一名員工人即可輕松完成。
截至目前，這個10千伏開關梅花觸頭裝卸工具已應用于寶應縣供電公司11座110千伏變電站、7座35千伏變電站10千伏開關梅花觸頭的更換作業。
