產品概述

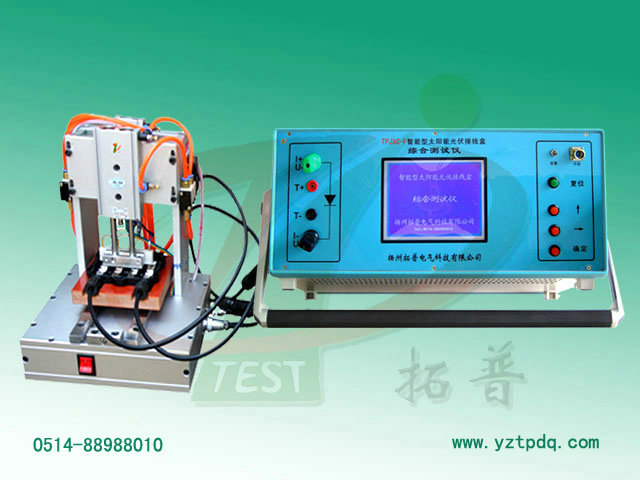

    TPJXC-F 太陽能光伏接線盒終端測試儀是針對光伏組件配套的接線盒的電氣特性測試而研制的專用檢測儀器，它具備接線盒在光伏組件實際工作狀態中的電流壓降、反向電壓漏電流、導通直流電阻等參數測試功能。該儀器是我們拓普電氣推出的專業太陽能光伏接線盒測試儀。
    TPJXC-F太陽能光伏接線盒終端測試儀可在線檢測太陽能光伏接線盒里面的二極管。接線盒里面二極管的數量可以是1組、2組、3組、4組或5組，每個接線盒可一次性完成測試，并標識不合格二極管的位置及參數。能滿足20-300W接線盒（6個二極管至1個二極管）的測試所需要求。該儀器廣泛應用于太陽能光伏接線盒和光伏組件生產廠家對接線盒電氣性能參數測試，大大提高了接線盒產品的性能與品質。
    本儀器采用微電腦與5.7寸標準中文液晶屏幕組件，測量時無需用戶反復插拔接線端子倒線，按照人機對話的方式，一次性快速準確地檢測出光伏接線盒所有電氣性能參數，非常有利于提高用戶的工作效率。

主要功能
1、該太陽能光伏接線盒終端測試儀可有效避免對二極管的漏檢。
2、可剔除開路、短路及指標不符合要求的二極管。
3、可剔除裝配過程中損壞及極性裝反的二極管。
4、儀器測試針位置在與二極管連接的銅片處，能有效剔除二極管與銅片鍵合不良的接線盒。
5、超標器件自動聲光報警，并顯示報警信息。
6、四端開爾文測試，可以消除引線和接觸電阻。
7、增加導通電阻測試功能，電流大，測試精度高，克服常規的低電阻測試儀因?yàn)闇y試電流過小而造成的精度低、誤差大等缺陷。
8、可以通過測試導線的電阻值判斷接線盒引線是否短芯、是否鉚壓可靠等。

技術指標
1、電流設定：0-25A自動調節
2、電壓設定：20-250V自動調節
3、漏電流測量范圍：0-100mA      精度：0.1%
4、導通壓降測量范圍：0-20V      精度：0.1%
5、導通電阻測量范圍：0-2000mΩ   精度：0.1%
6、顯示位數：4位
7、工作電源：AC 220V/500W
