- 雙鉗接地電阻測試儀
){kind=small}
產品概述

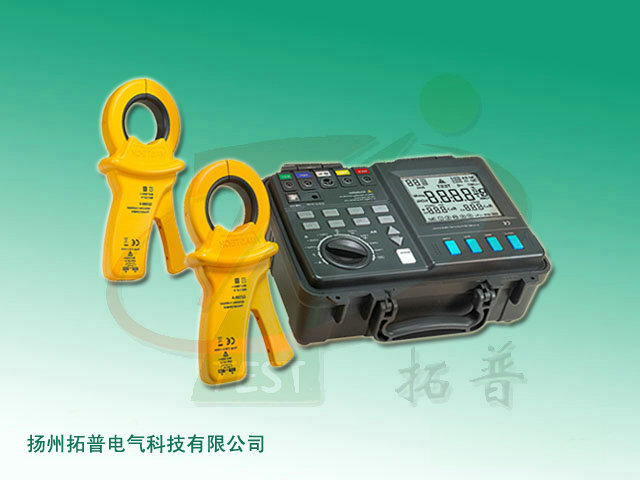

MS2308系列智能雙鉗形接地電阻測試儀可以完成各種類型的接地電阻測量，能夠?qū)拥兀▽㈦娏ο到y(tǒng)或建筑物中電氣裝置、設施的某些導電部分，經接地線連接至接地極）、工作接地（在電力系統電氣裝置中，為運行需要所設的接地）、保護接地（電氣裝置的金屬外殼、配電裝置的構架和電路桿塔等，由于絕緣損壞有可能帶電、為防止其危及人身和設備的安全而設的接地）、雷電保護接地（為雷電保護裝置向大地泄放雷電流而設的接地）、防靜電接地（為防止靜電對易燃油、天然氣儲罐和管道等的危險作用而設的接地）、接地極（埋入地中并直接與大地接觸的金屬導體）、接地線（電氣裝置、設施的接地端子與接地極連接用的金屬導電部分）、接地裝置（接地線和接地極的總和）、接地網（由垂直和水平接地極組成的供發電廠、變電所使用的兼有泄流和均壓作用的較大型的水平網狀接地裝置）進行接地電阻測量，適用于交流標稱電壓500kV及以下發電、變電、送電和配電電氣裝置（含附屬直流電氣裝置）以及建筑物電氣裝置的接地電阻測量。
功能特點
1、二極法測量直流電阻及交流電阻。
2、三極法、四極法測量接地電阻。
3、四極法直接測量土壤電阻率。
4、電流鉗選擇法測量，不用斷開接地連接。
5、雙鉗頭無輔助極法，快速測量接地回路電阻。
6、自動頻率控制（AFC），能夠自動識別干擾并選擇合適的測量頻率，使干擾的 影響最小。可選擇頻率有94Hz,105Hz,111Hz,128Hz四種。
7、能自動對干擾電壓與漏電流進行測量。
8、具有測量數據存儲功能，可以存儲100組測量數據，并可以上傳到PC進行顯示分析，輸出測試報表。
9、極限值報警功能。
10、雙鉗形接地電阻測試儀具有自動關機功能。
11、雙鉗形接地電阻測試儀具有時鐘顯示功能。
12、雙電源供電，可選擇干電池或充電電池。
技術參數
|
功能
|
MS2308
|
MS2307
|
MS2306
|
|
3極或4極
|
電壓: AC20/48V
|
電壓: AC20/48V
|
電壓: AC20/48V
|
|
頻率: 94Hz,105Hz,111Hz,128Hz AFC
|
頻率:94Hz,105Hz,111Hz,128Hz AFC
|
頻率: 94Hz, 128Hz
|
|
|
電阻: 0.02Ω~300KΩ ±(5%讀數+5字)
|
電阻: 0.1Ω~30KΩ ±(5%讀數+5字)
|
電阻 : 0.1Ω~20KΩ ±(5%讀數+5字)
|
|
|
3極或4極
電流鉗選擇法
|
電壓: AC20/48V
|
電壓: AC20/48V
|
----
|
|
頻率:94Hz,105Hz,111Hz,128Hz AFC
|
頻率:94Hz,105Hz,111Hz,128Hz AFC
|
----
|
|
|
電阻:0.02Ω~19.99KΩ ±(5%讀數+5字)
|
電阻:0.1Ω~10KΩ ±(5%讀數+5字)
|
----
|
|
|
雙鉗法
|
電壓: AC48V
|
電阻: AC48V
|
----
|
|
頻率:94Hz, 105Hz, 111Hz, 128Hz. AFC
|
頻率:94Hz,105Hz, 111Hz, 128Hz. AFC
|
----
|
|
|
電阻:0.02Ω~140Ω ±(10%讀數+5字)
|
電阻:0.1Ω~140Ω ±(10%讀數+5字)
|
----
|
|
|
2線測量R~
|
電壓: AC20V
|
電壓: AC20V
|
電壓: AC20V
|
|
頻率:94Hz,105Hz,111Hz, 128Hz. AFC
|
頻率:94Hz,105Hz,111Hz,128Hz. AFC
|
頻率: 94Hz,128Hz.
|
|
|
電阻:0.02Ω~300kΩ ±(5%讀數+5字)
|
電阻:0.1Ω~30kΩ ±(5%讀數+5字)
|
電阻: 0.1Ω~20kΩ ±(5%讀數+5字)
|
|
|
2線或4線測量 R-
|
電壓: DC20V
|
---
|
---
|
|
電阻: 0.02Ω—3kΩ ±(5%讀數+5字)
|
---
|
---
|
|
|
Rk(導線電阻補償測量)
|
電壓: AC20/48V/DC20V
|
電壓: AC20/48V
|
電壓: AC20/48V
|
|
頻率: 94Hz, 105Hz, 111Hz, 128Hz AFC
|
頻率: 94Hz,105Hz,111Hz, 128Hz AFC
|
頻率: 94Hz, 128Hz.
|
|
|
電阻: 0.02Ω~ 29.99Ω ±(5%讀數+5字)
|
電阻:0.1Ω~29.99Ω ±(5%讀數+5字)
|
電阻 : 0.1Ω~29.99Ω ±(5%讀數+ 5字)
|
|
|
短路電流
|
≤250mA
|
≤200mA
|
≤100mA
|
|
土壤電阻率
|
電壓: AC20/48V
|
電壓: AC20/48V
|
電壓: AC20/48V
|
|
頻率: 94Hz, 105Hz, 111Hz, 128Hz AFC
|
頻率: 94Hz, 105Hz, 111Hz, 128Hz AFC
|
頻率: 94Hz, 128Hz
|
|
|
量程: 1Ω.m ~9999kΩ.m ±(5%讀數+5字)
|
量程: 1Ω.m ~9999kΩ.m ±(5%讀數+5字)
|
量程: 1Ω.m ~9999kΩ.m ±(5%讀數+5字)
|
|
|
干擾電壓、
電流、頻率 |
電壓 DC：±1V~±50V ±5%讀數+5字
AC：1V ~ 50V ±5%讀數+5字
|
電壓 DC：±1V~±50V ±5%讀數+5字
AC：1V ~ 50V ±5%讀數+5字
|
電壓 DC：±1V~±50V ±5%讀數+5字
AC：1V ~ 50V ±5%讀數+5字
|
|
頻率:16Hz~400Hz ±1%讀數+2字
|
頻率:16Hz~400Hz ±1%讀數+2字
|
頻率:16Hz~400Hz ±1%讀數+2字
|
|
|
電流:20mA~2A ±5%讀數+5字
|
電流:20mA~2A ±5%讀數+5字
|
---
|
|
|
USB2.0
|
√
|
----
|
---
|
|
數據存貯
|
手動存貯100組
|
手動存貯100組
|
手動存貯100組
|
|
電源
|
LR6×6；電壓: 1.5V×6
|
LR6×6；電壓: 1.5V×6
|
LR6×6；電壓: 1.5V×6
|
|
充電電池組: 鎳-氫充電電池，7.2V
|
充電電池組: 鎳-氫充電電池，7.2V
|
充電電池組: 鎳-氫充電電池，7.2V
|
|
|
電源適配器
輸入：電壓100V~240V 頻率50~60Hz
輸出：12VDC，3A
|
電源適配器
輸入：電壓100V~240V 頻率50~60Hz
輸出：12VDC，3A
|
電源適配器
輸入：電壓100V~240V 頻率50~60Hz
輸出：12VDC，3A
|
|
|
顯示
|
LCD 顯示, 帶背景光， 最大顯示 9999
|
LCD 顯示, 帶背景光， 最大顯示 9999
|
LCD 顯示, 帶背景光， 最大顯示 9999
|
|
尺寸
|
230(w)*125(h)*284(L)mm
|
230(w)*125(h)*284(L)mm
|
230(w)*125(h)*284(L)mm
|
|
重量
|
約2.5Kg
|
約2.5Kg
|
約2.5Kg
|
