設備簡介

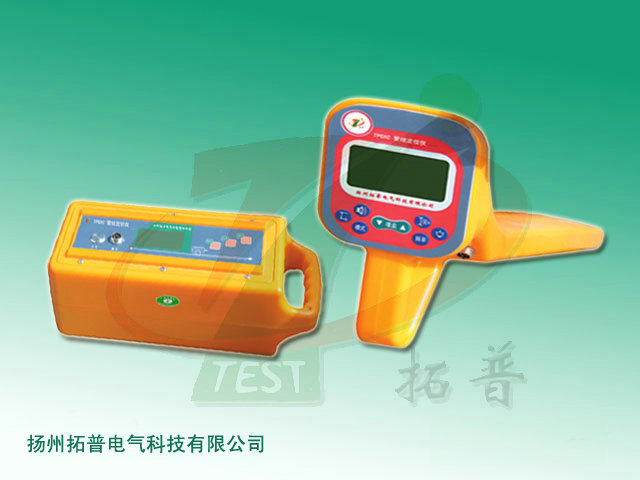

    TPGXC 管線定位儀主要適用于電纜對地絕緣故障的快速準確定位，（帶電）路徑查找，深度定位。該管線定位儀以電磁感應法為基礎加以通訊原理的應用設計而成。在使用上包含了更多人性化的設計，通過大屏液晶顯示信號強弱，條柵、箭頭及聲音提示使得操作者很容易判斷電纜地下位置及故障點。一人即可完成全部操作。
    該管線定位儀既可用于查找電纜（帶電或不帶電）路徑，又可用于尋找直埋電纜故障。可以完成過去幾套儀器才可完成的任務。
    TPGXC管線定位儀改變了傳統的電纜故障定位概念，不需高壓試驗裝置，不需使用交流電源，不需分析波形，接線簡單明了，使用方法一學即會。以前我們查找電纜路徑，必須將電纜停電測試，而有些運行電纜不可能停電，使用該儀器可輕松解決帶電電纜路徑的查找問題，可以直接查找50Hz帶電電纜的路徑。

功能特點
1、全數字式定位儀，顯示清晰，定位可靠。
2、便攜輕巧、使用方便、查找快捷。
3、儀器內置充電電池，測試時不需市電。
4、具有電纜埋深顯示、電流顯示。
5、大屏液晶圖形顯示、測試中不需耳機。
6、內置歐姆表可測量電纜環路電阻。
7、具有電纜定位和故障查找兩種功能。
8、可以找到高達2MΩ的對地絕緣故障。
9、具有背光功能適應夜間操作。

技術指標
一、接收機
1、工作頻率：低頻、射頻
2、天線模式：波谷法（豎直線圈）、波峰法（水平線圈）
3、聲音指示：隨信號強度變化的調頻音調
4、電流指示：顯示被測電纜的有效電流值（單位：mA）
5、工作溫度：-10℃～+55℃
6、電池型號：6節二號堿性電池
7、電量指示：圖形顯示
8、電池壽命：連續工作＞8小時：間斷工作＞16小時
9、尺寸大小：70×20×11cm
10、重   量：3kg（帶電池）
11、信號強度表示：梯形圖、數字量程0～999
12、增益控制：手動調節、動態范圍為100db
13、探測深度：Z大探深不小于5m
14、探測距離：直連法時絕緣良好的電纜可達15km
15、深度測量：按深度鍵  三位數字顯示，Z大可測深達2.5m
16、精    度：低頻：±（1～5）%≤2.5m、射頻：±（5～12）%≤2.5m
              取決于現場環境、非同心線的形狀、鄰近管線的數目以及土壤的返回電流。
二、發射機
1、工作頻率：低頻、射頻
2、工作模式：直連法、耦合法、感應法
3、匹配負載：5Ω～3000Ω
4、阻抗顯示：五位數字
5、過熱過流：自動保護
6、功率輸出：低檔、中檔、高檔
7、電池類型：8節一號堿性電池
8、電池壽命：連續工作4小時至8小時取決于使用時的頻率、輸出功率
             間斷工作6小時至10小時取決于使用時的頻率、輸出功率
9、工作溫度：-10℃～55℃
