產品簡介
    電力變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致。當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發生碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器繞組的變形程度。

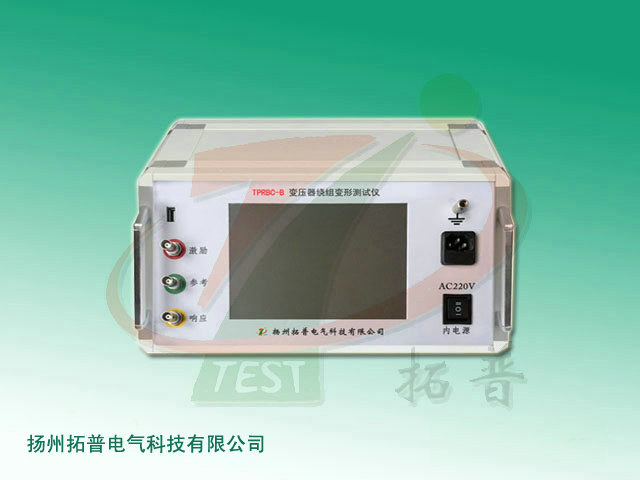

    基于以上思想的檢測技術，拓普電氣研發生產了TPRBC-B型變壓器繞組變形測試儀，該儀器可準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可準確的判斷變壓器的變形程度。
    該變壓器繞組變形測試儀（頻響儀）符合DL/T 911-2004《電力變壓器繞組變形的頻率響應分析法》標準。

功能特點
1、該變壓器繞組變形測試儀采用8寸彩色觸摸屏操作。
2、該儀器采用雙電源供電：市電AC220V±10%，內電源6V5AH蓄電池。
3、該儀器運用DDS掃頻技術。
4、設備采用高速、高集成化微處理器設計。
5、設備運用雙通道16位AD采樣。
6、設備輸出正弦波幅值可通過軟件設置。
7、儀器z多可保存120組測量數據，供隨時查閱或上傳至PC機。
8、具有大的上位機軟件，可進行曲線分析、打印和生成word文檔。
9、配備USB 2.0接口，支持數據上傳和聯機測試。

技術參數
1、設置6種不同的掃描方式：
    線性 1K～1000KHz_1.0  步進 1KHz    1000點
    線性 1K～1000KHz_0.5  步進 0.5KHz  2000點
    線性 1K～2000KHz_1.0  步進 1KHz    2000點
    線性 1K～2000KHz_0.5  步進 0.5KHz  4000點
    分段 100Hz～1000KHz                1440點
    分段 100Hz～2000KHz                2440點
2、測量范圍：（-100dB）～（+20dB）
3、測量精度：0.1dB
4、掃描頻率精度：0.01%
5、信號輸入阻抗：1MΩ
6、信號輸出阻抗：50Ω
7、同相測試重復率：99.5%
