產品簡介
    工頻耐壓試驗是鑒定電力設備絕緣狀況最有效、直接的方法。它能檢查出電氣設備的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。

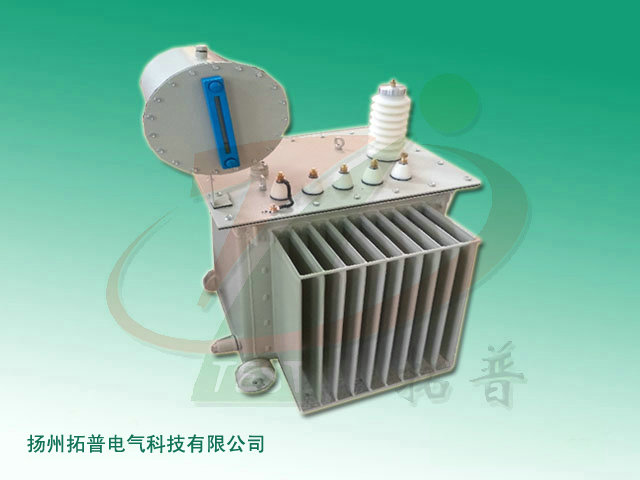

    TPGZC系列長時間工作工頻高壓試驗裝置是拓普電氣根據電力行業標準設計制造的油浸式散熱型工頻交流耐壓試驗設備。該設備主要用于各種電器產品、電氣元件、絕緣材料進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛適用于電力部門、輸變電裝備制造、高等院校與科研單位等行業。

工作原理
    TPGZC 長時間工作工頻高壓試驗裝置為單相變壓器，聯結組標號II。單臺高壓試驗變壓器的工作過程，將交流220V（15KVA以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自耦調壓器（50kVA以上調壓器外附）調節0～200V（15kVA以上0～400V）電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

產品結構
    TPGZC 長時間工作工頻高壓試驗裝置鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的耦合損耗。

技術指標
1、使用環境：
（1）環境溫度：-20℃～+40℃
（2）空氣濕度：≤90%
（3）海拔高度：≤3500m
2、工作電源：
    電源控制（箱）臺輸入電壓為工頻220V或380V、相對誤差不超過±10%（具體使用電壓根據用戶所定規格選?。?br /> 3、額定容量：根據客戶需求定制。
4、輸出電壓：根據客戶需求定制。
5、工作時間：根據客戶需求定制。

產品選型
    其高壓側額定電壓應不小于被試品的高試驗電壓，額定電流不小于被試品的大電容電流。
    被試品的電容電流和試驗變壓器所需容量計算公式為：
                     I = 2π f Cx U  ×10 -6
                    UI = 2π f Cx U 2×10 -9
    式中 I  - 被試品電容電流，A；  f - 電源頻率，Hz；
         Cx - 被試品電容量，μF ；  U - 試驗電壓有效值，V；
         Se - 試驗變壓器所需額定容量，kVA
    被試品電容量Cx可由交流電橋測出。
