產品簡介
    TPXZB系列變頻串聯諧振試驗裝置廣泛應用于電力、冶金、石油、化工、等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接實驗和預防性試驗。該變頻串并聯諧振成套試驗裝置是利用調頻、調壓軟件技術，采用16位精細變頻、10KHz載波頻率、SPWM和IPM整體模塊設計制造的。

工作原理
    變頻串聯諧振試驗裝置運用串并聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生諧振，諧振電壓即為試品上所加電壓。通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；回路的諧振頻率取決于被試品電容CX和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。

產品特點
    大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
    能靈活整定實驗電壓、調頻范圍、加壓時間
    試驗結果能計算出被試品電容
    體積小、重量輕、操作方便
    分辨率高、頻率分辨率為0.001HZ
    安全可靠高、系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全，試驗結果可打印

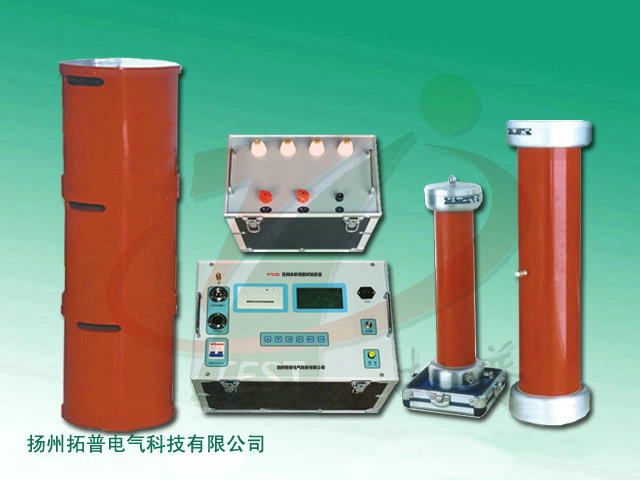

成套組成
    成套裝置組成為變頻調壓電源、勵磁變壓器、電抗器、分壓器及補償電容器。

技術參數
    環境溫度：-10～45℃
    環境濕度：≤90%
    海拔高度：≤2000M
    電源輸入：220V±10%單相   50Hz  輸出0～220V(≤10KW)
              380V±10%三相   50Hz  輸出0～400V
    額定試驗容量：0～8000KVA（選擇）
    諧振電壓：0～1000KV（選擇）
    頻率調節范圍：0.1～300Hz
    系統測量精度：1.0級
    頻率調節分頻率：0.01Hz
    不穩定度：≤0.05%
    輸出波形：正弦波
    波形畸變率：≤0.5%
    噪聲：≤60dB
    電抗器Q值：30～200（選擇）
