TP5100型數字式雙鉗相位伏安表使用說明書簡要介紹
一、安全規則及注意事項
感謝您選購本公司的數字式雙鉗相位伏安表，在您初次使用該儀器前，為避免發生可能的觸電危害，請一定詳細閱讀并嚴格遵守本使用說明書所列出的安全規則及注意事項。
1、本儀器屬帶電工作設備，為了您的安全請遵守國家安全生產的相關規定，嚴格按電力安全工作規程進行操作。
2、注意本設備面板及背板的標貼文字及符號。
3、使用前應確認設備及附件完好，無破損、裸露及斷線才能使用。儀表后蓋及電池蓋板沒有蓋好禁止使用，儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。
4、不能用于測試高于600V的電壓，請勿在強電磁環境下使用，以避免影響儀器正常工作，禁止在易燃性及危險場所測試。
5、確定導線的連接插頭已緊密地插入接口內，相位測試時請注意方向。測試線必須撤離被測導線后才能從儀表上拔出，不能手觸輸入插孔，以免觸電。
6、請勿用潮濕的手操作儀器，或?qū)⑵浔┞队谟晁校瑑x表處于潮濕狀態下，請勿使用。
7、請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。
8、保持產品表面清潔和干燥，不能用腐蝕劑或粗糙物清潔，須用軟布（如眼鏡布），沾清潔防銹除濕類的潤滑劑，輕輕擦試電流鉗即可。
9、請勿撞擊、跌落儀器，以避免儀表和電流鉗受沖擊，損壞儀器，尤其是鉗口接合面。
10、注意本儀表所規定的測量范圍及使用環境。
11、嚴禁私自使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。
12、說明書中的“ ”乃安全警告標志，使用者必須依照本手冊內容進行安全操作。
13、說明書中的“ ”等危險標志，使用者必須嚴格依照本手冊內容進行安全操作。
二、產品概述

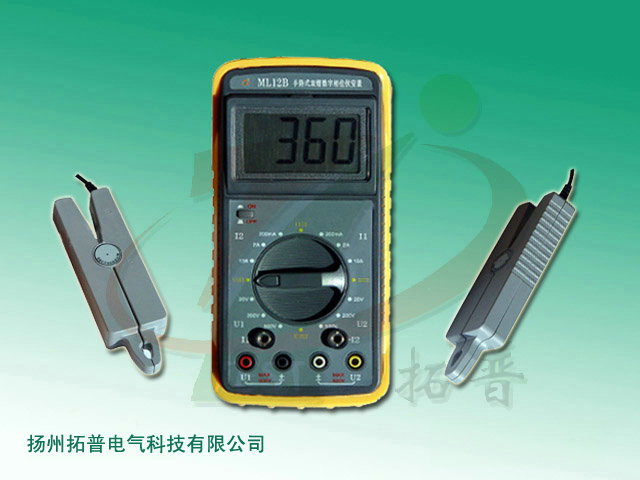

TP5100型數字式雙鉗相位伏安表是一款手持式、雙通道輸入的全數字化、多功能、高精度測量儀器。該儀器應用微處理器技術和數字信號處理技術，以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，工頻頻率、相位關系等），判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，該設備采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。為用電檢查人員提供一種安全、準確、便捷的新型電力儀表。
該數字式雙鉗相位伏安表適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。
三、功能特點
1、采用大屏幕高背光顯示，清析顯示儀器的工作狀態和測試參數，操作方便。
2、測量兩路電壓、電流、相位、測量電網頻率。
3、小電流5mA測量相位，非常適用于新裝用戶投運后無負荷時檢查接狀況，儀器測量精度高，測量范圍寬。
4、自動判別變壓器繞組、容性和感性負載。
四、注意事項
1、電流鉗的專用性
每臺儀表的兩把電流鉗專用于本臺儀表，不能換到另一臺儀表使用。電流鉗嚴防摔碰，鉗口平面必須保持光潔，完全閉合測試才可靠。
2、電流鉗的保養
電流鉗使用完畢后，應及時將鉗口平面的塵埃除盡，不能用粗糙物或腐蝕濟清潔鉗口平面，用軟布加潤滑濟（如：WD-40潤滑濟）輕輕擦拭。
3、測量前，應先予預熱3～5分鐘以保證測量精度。
4、本儀表供二次回路和低壓回路檢測，不能用于測量高壓線路中的電流，以預防觸電。

信息整理：數字式雙鉗相位伏安表生產廠家揚州拓普電氣科技有限公司
