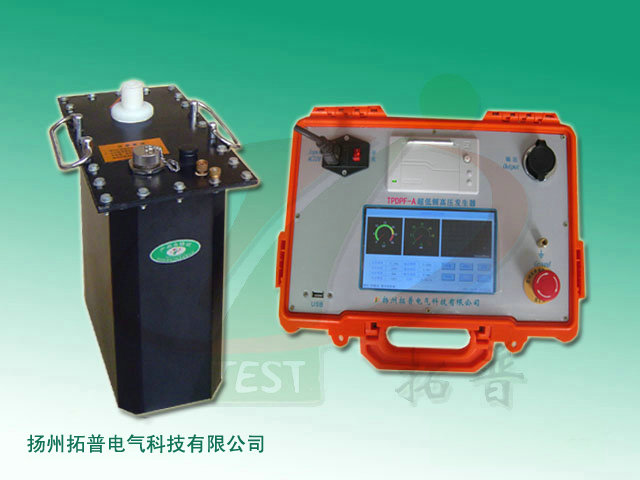

超低頻高壓發生器結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。設計指標符合DL/T849.4-2004《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大，但是本產品均能克服這樣一些不足之處，有很好的機械性能。
產品別稱
超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置、超低頻高壓試驗裝置
產品特征
1、電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確。
2、過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20毫秒。
3、過流保護：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20毫秒。
4、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護阻。
5、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
產品參數
1、輸出額定電壓： 參見表
2、輸出頻率：0.1Hz、0.05Hz、0.02Hz
3、帶載能力：參見表1 0.1 Hz Max1.1 μf 　0.05 Hz Max2.2 μf 0.02 Hz Max5.5 μf
4、測量精度：1%
5、電壓正，負峰值誤差： ≤３％
6、電壓波形失真度： ≤５％
7、使用條件：戶內、戶外；溫度：-10℃∽+40℃； 濕度：≤85％RH
8、電源： 交流50 Hz，220V ±5%

型號	額定電壓	帶載能力
VLF-30/1.1	30KV(峰值)	0.1Hz：≤1.1%eF
		0.05Hz：≤2.2%eF
		0.02Hz：≤5.5%eF
VLF-50/1.1 燒穿儀	50KV（峰值）	0.1Hz：≤5%eF
		0.05Hz：≤10%eF
		0.02Hz：≤25%eF
VLF-80/1.1	80KV（峰值）	0.1Hz：≤1.1%eF
		0.05Hz：≤2.2%eF
		0.02Hz：≤5.5%eF

信息整理：揚州拓普電氣科技有限公司
