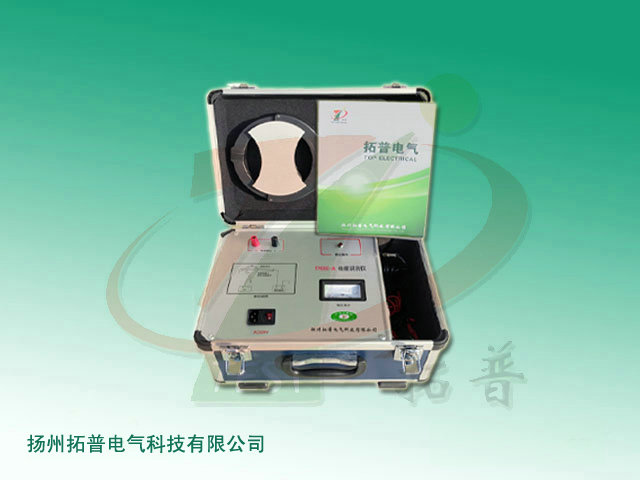

產品是根據高壓電纜施工安裝及維護人員所急需解決的多條電纜現場識別問題，參考國外先進技術，在電磁場理論的指導下，采用現代電子技術及工裝工藝技術研制而成的。 本產品主要用于現場多條電纜的準確識別，以克服施工現場經常發生的因試扎錯誤或鋸錯電纜所造成的重大停電事故，大大提高施工、維修效率，是普通電纜識別儀的升級產品。
主要功能特點:
1、識別準確無誤
2、大識別鉗口適合各種電纜
3、操作極為簡單
4、指示清楚直觀
5、主、輔件便攜、美觀、手感好
6、整機工作可靠不怕短路
7、電源輸出頻率及接收機靈敏度可調，適合各種現場。
技術指標
鉗口：≥140mm 閉合時內徑≥125mm
功率：1.5KVA（斷續瞬時）
識別方式：以表針擺動方向來判斷
附：電纜識別儀詳細介紹
電纜識別儀是根據電力行業需要而研制的一種專用儀器。電纜識別儀是電力電纜架設、遷移維護、故障處理中用來識別電纜的運行狀況，識別多條同型號電纜中欲尋找的電纜，也可以準確的尋找短路電纜（短路電阻約等于零）的短路點。具有識別電纜準確、快速、操作簡單、應用場合寬等特點。
電纜識別儀由主機和探測器二部分組成，主機主要產生特殊的脈沖調制信號，加至停運行的被尋找電纜上，由探測器在現場尋找被測電纜，當探測器檢測到施加特殊信號的電纜時，探測器發出斷續聲光提示，探測器上電表指針與施加信號調制頻率同步擺動，其它電纜上由于探測到信號太小，通過電表指示幅度與聲光信號的強弱很容易尋找出被尋找的電纜。探測器是一種電磁感應式探測器，它具有聲、光、電三種指示。當探測到信號時，同時發出聲、光提示和電表指示，探測器使用時，測量頭靠著電纜絕緣外殼即可。
電纜識別儀是用于在電力電纜架設、遷移維護以及故障處理中將某一特定電纜從一束纜中識別出來的專用儀器。由一個發生器，一個帶卡鉗的接收機及連線構成。
技術指標
1、信號發生器：
①工作電源：AC 220V±10% 50Hz
②輸出功率：1kVA
③輸出信號：間隙調制信號
④間隙時間：1s～2s
⑤環境溫度：-10℃～45℃
2、信號檢測鉗
①電 源：無源工作
②鉗 口：開口時≥150mm，閉合時內徑：Φ120mm
③檢測方式：卡入閉合感應式，檢測方向及大小
④檢測電流：5A～40A
3、信號顯示器
①電 源：無源工作
②顯示方式：表頭指針擺動，表示方向和大小
③信號抑制調節：線性調節
信息整理：揚州拓普電氣科技有限公司
