變壓器空載負載特性測試儀專用于變壓器空載損耗、短路損耗、零序阻抗、短路阻抗的測試 參考標準： DL/T911-2004 可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、負載損耗、零序阻抗 可顯示各相電壓和電流的實時波形，直觀的顯示出波形的畸變情況 可測量三相電壓、三相電流、平均電壓、平均電流、兩相有功功率、總功率。
產品概述

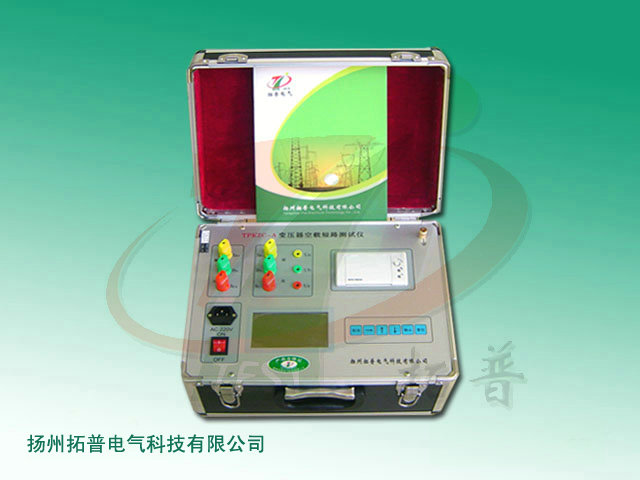

變壓器損耗參數測試儀是我公司精心開發、研制的專門用于變壓器空載、負載參數和零序阻抗參數測量的高精度儀器。它可對各種變壓器的空載電流、空載損耗、短路損耗、阻抗電壓、諧波含量、畸變率等一系列參數可進行精密的測量。
該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式真彩色液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的優選產品。
產品別稱
變壓器空負載測試儀、變壓器空載及負載特性測試儀、變壓器損耗測試儀、變壓器空載負載測試儀
產品特征
1、可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、負載損耗、零序阻抗
2、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短
路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位
3、可測量三相電壓、三相電流、平均電壓、平均電流、兩相有功功率（因采用兩功率表法，在此只顯示A、C兩相的功率）、總功率
4、可測量各相電壓和電流的2－42次諧波的含量以及各個信號的總畸變率（諧波失真度）
5、可顯示各相電壓和電流的實時波形，直觀的顯示出波形的畸變情況
6、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞
7、大屏幕、全漢字菜單及操作提示實現友好的人機對話，導電橡膠按鍵使操作更簡便，高亮度的真彩色液晶顯示，可適應冬夏各季
8、用戶可隨時將測試的數據通過微型打印機將結果打印出來
9、所有的測試結果可以記錄的形式保存起來，以備查閱
10、內置真時鐘，可實時顯示當前的日期和時間，在存儲記錄時可同時將試驗時間存儲下來
產品參數

輸入特性	電壓測量范圍	0～750V 寬量限
	電流測量范圍	0～5～100A內部全部自動切換量程
準確度	電壓	±0.2％
	電流	±0.2％量程
	功率	±0.5%（CosΦ>0.1），±1.0%（0.05< CosΦ<0.1）
工作溫度	－10℃～+40℃
工作電源	交流160V～265V
絕緣	電壓、電流輸入端對機殼的絕緣電阻≥100MΩ
	工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗

信息整理：揚州拓普電氣科技有限公司
