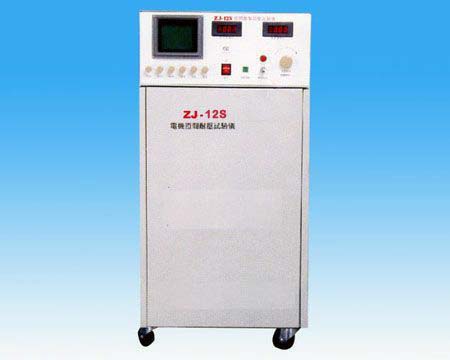

匝間沖擊耐壓試驗儀_TP_HZZJ-110S_技術資料
根據我國GB14711-93標準、GB755-87《旋轉電機基本技術要求》標準及部標JB/T-9615.1-2000《交流低壓電機散嵌繞組匝間絕緣試驗方法》等標準，必須對電機成品半成品進行浸漆前后匝間耐壓絕緣試驗。
功能特點
1、采用脈沖波形比較法，以高壓脈沖對電機及電器的線圈繞組進行等效過電壓模擬試驗。
2、通過對儀器顯示波形的觀察、對比與分析，能迅速正確地測定繞組匝間絕緣的好壞。
3、對匝間短路、線圈電暈放電、局部短路、接線錯誤、線圈平衡等各類匝間絕緣故障均有良好的鑒別性能。
4、整機電子集成化較高，測試波形可在試驗儀自帶的示波器上觀測，峰值電壓可在數字表上直讀，Y軸幅值和X軸掃描速率連續可調，整機具有精度高、故障率低等特點,各項性能和技術指標均達到標準儀器。
產品參數
型號參數對應表
信息整理：揚州拓普電氣科技有限公司
功能特點
1、采用脈沖波形比較法，以高壓脈沖對電機及電器的線圈繞組進行等效過電壓模擬試驗。
2、通過對儀器顯示波形的觀察、對比與分析，能迅速正確地測定繞組匝間絕緣的好壞。
3、對匝間短路、線圈電暈放電、局部短路、接線錯誤、線圈平衡等各類匝間絕緣故障均有良好的鑒別性能。
4、整機電子集成化較高，測試波形可在試驗儀自帶的示波器上觀測，峰值電壓可在數字表上直讀，Y軸幅值和X軸掃描速率連續可調，整機具有精度高、故障率低等特點,各項性能和技術指標均達到標準儀器。
產品參數
型號參數對應表
|
峰值電壓
|
500～5000V連續可調
|
峰值測試誤差
|
≤ 5%（1kV-5kV）
|
|
波形上升時間
|
0.5μS或0.2μS
|
工作電源
|
220V±10% 50HZ
|
|
整機功耗
|
≤ 100 W
|
外形尺寸
|
48×26×39CM
|
|
整機重量
|
24Kg
|
|
|
